CL5031ZXX6GH車廂可卸式垃圾車

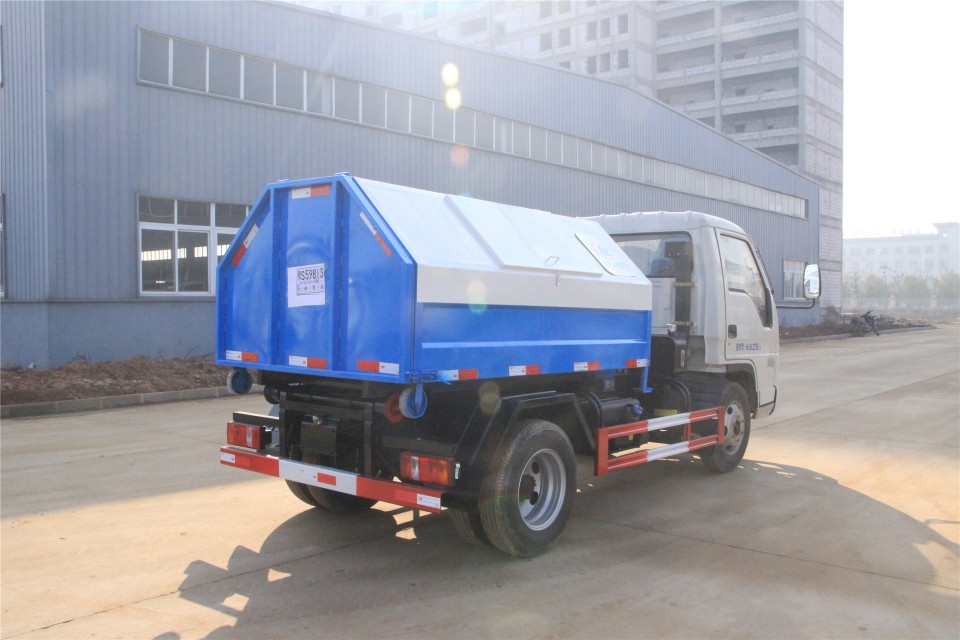

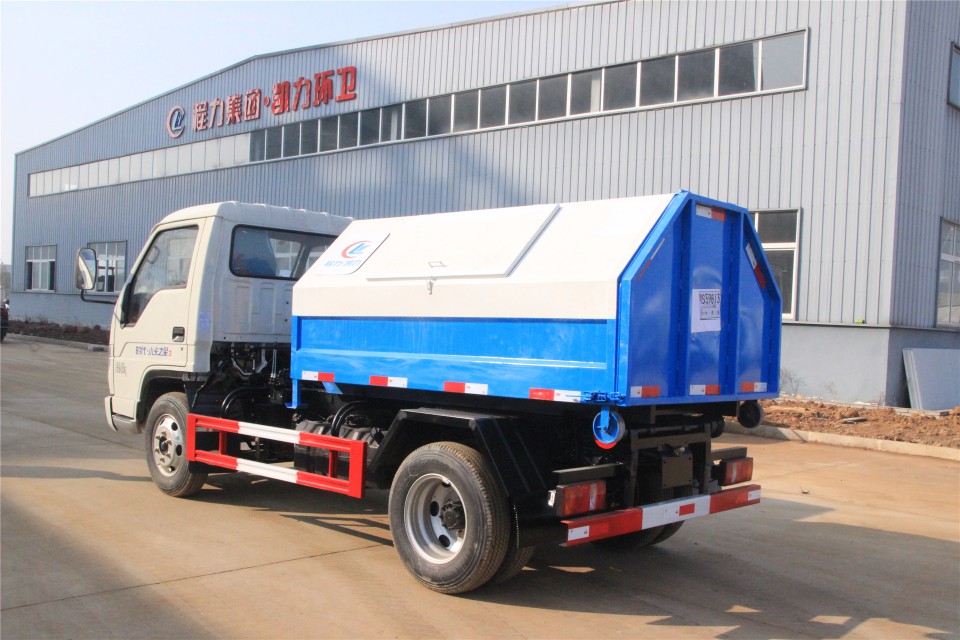

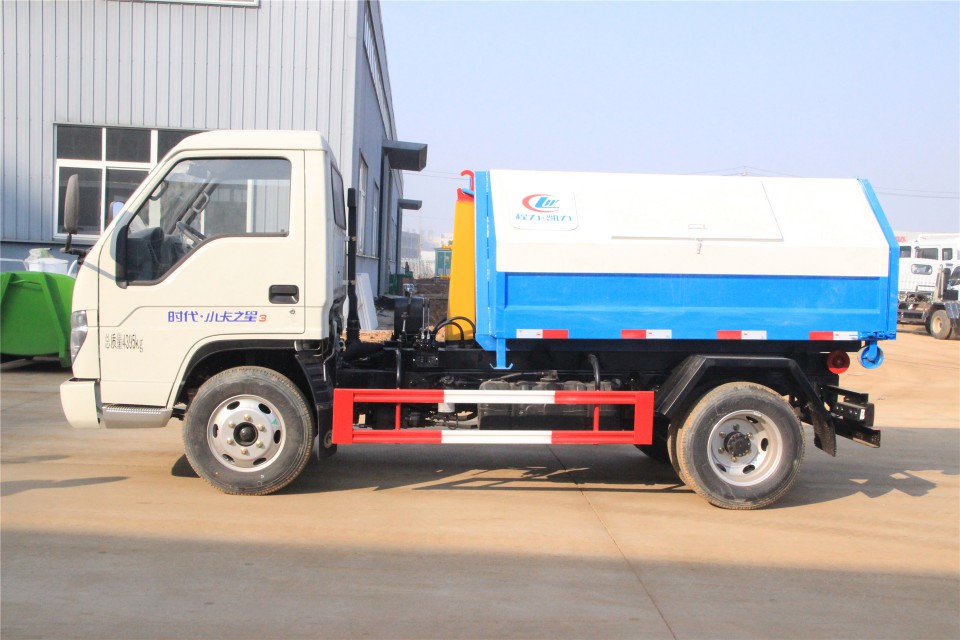

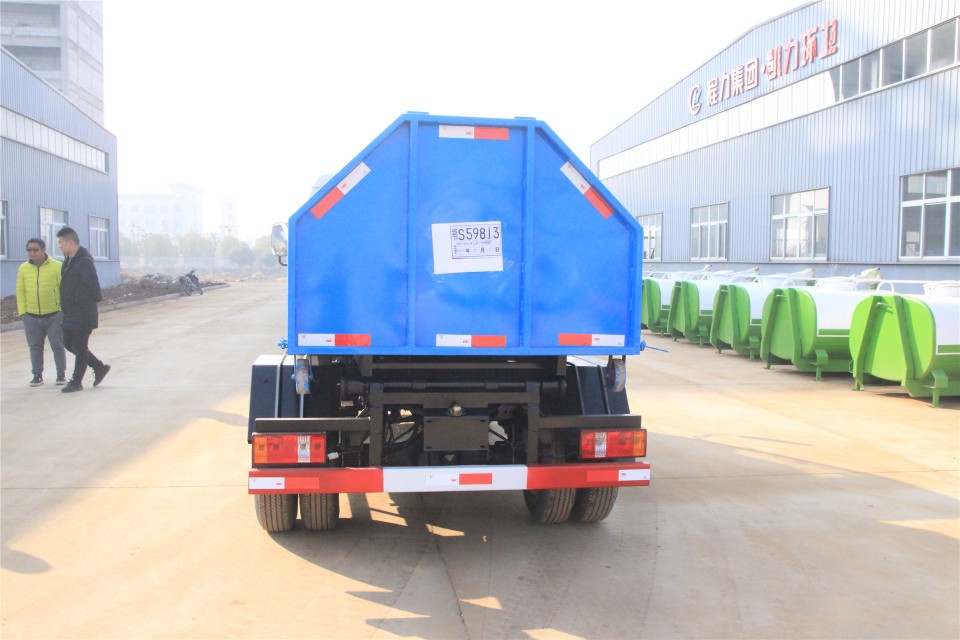

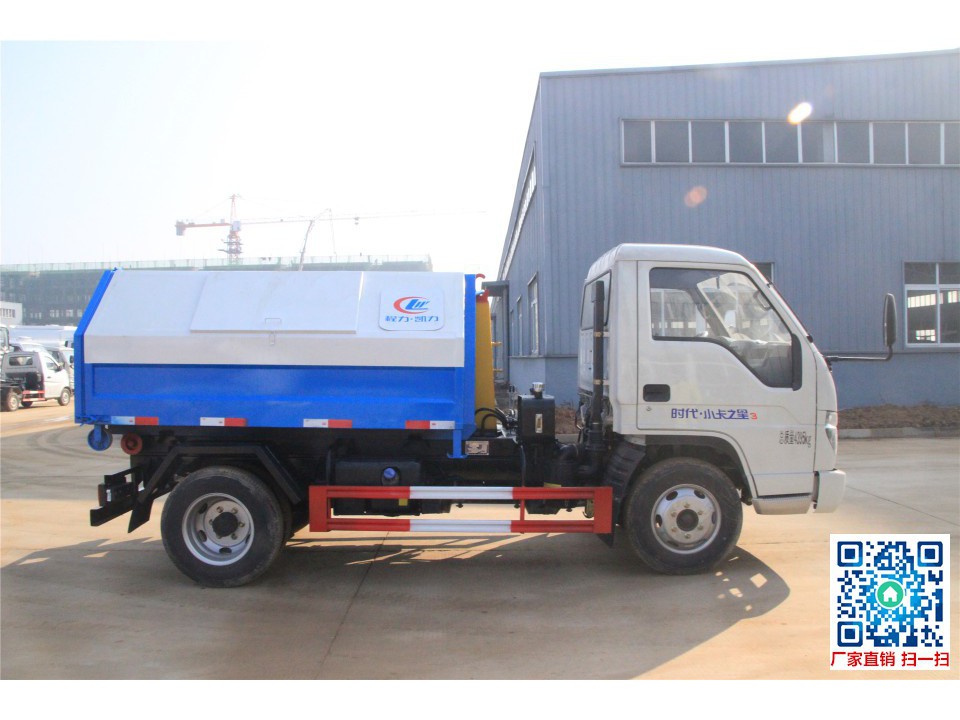

福田小卡3m³程力鉤臂拉臂垃圾車配置：全柴88馬力，6.50R16鋼絲胎、動轉、ABS、巡航、可調大燈、剎車自調臂福田小卡3m³程力鉤臂拉臂垃圾車箱體：優質碳鋼邊3底4，雙缸液壓，加強加固勾臂，駕駛室操控，配3方勾臂箱一個，兩側開垃圾投遞窗口，氣動撐桿支撐，尾部手動開啟，箱體帶滾輪。
1 拉臂鉤材質全部采用歐洲新式設計，品種多，結構規格全。有三大結構形式，拉臂式，伸縮式，擺臂伸縮式，用戶可以根據不同的底盤，不同的場所需求，安裝結構不同的拉臂鉤
2 廂體采用武鋼的Q235碳鋼板制作，可選用不銹鋼生產，邊板厚度2mm，底部厚度3mm，兩側開垃圾投遞窗口，氣動撐桿支撐，尾部手動開啟，箱體雙缸液壓自卸功能
3 廂體外形可選用梯形箱、弧形箱、方形箱，內部防銹漆，可采取環氧樹脂防腐處理或電泳工藝
4 垃圾箱容積：2-3立方
5 運輸介質：生活垃圾，密度0.6x103千克/m3
6 取力方式：變速箱側蓋取力
7 操作方式：手動液壓桿操作，可選裝駕駛室電控按扭操作
福田小卡3立方程力勾臂垃圾車性能特點：該車型整車外型美觀、強度高、質量輕，具有遙控操縱、密閉運輸、安全穩定、裝卸效率高、機械化程度高、維護使用方便、人性化程度高等顯著特點。特別適用于城鎮區域范圍內的垃圾即時清運，如環衛部門對生活小區及城鎮垃圾的清理，運輸?shù)?，能夠有效地解決城市垃圾中轉站所需的袋裝垃圾的收集、運輸、卸料作業。一車可配套20-50個勾臂垃圾箱，進行循環垃圾收集運輸，充分提高了車輛的利用率。
更多程力鉤臂垃圾車登錄
| 整車技術參數 | |||
| 車輛名稱: | 車廂可卸式垃圾車 | 公告批次: | 314 |
| 產品商標 | 程力威牌 | 產品號 | |
| 車輛型號: | CLW5040ZXXB5 | 目錄序號: | (十七)74 |
| 燃油: | 免征: | ||
| 免檢: | 發布日期: | 20181130 | |
| 總質量 | 4395(Kg) | 容積: | |
| 額定載質量 | 1855,1495(Kg) | 整備質量 | 2410,2770(Kg) |
| 外形尺寸 | 4800×1870×2120,2540(mm) | 貨廂尺寸 | ××(mm) |
| 額定載客 | (人) | 準拖掛車總質量 | (kg) |
| 駕駛室: | 前排乘客: | 2(人) | |
| 防抱死系統: | 有 | 載質量利用系數 | |
| 接近角/離去角: | 23/28(°) | 前懸/后懸: | 1100/850(mm) |
| 軸數: | 2 | 軸距: | 2850(mm) |
| 軸荷: | 1670/2725 | 最高車速: | 105(km/h) |
| 其它 | 1、選裝不帶導流罩時整車高度為:2120。2、防護材料:Q235A碳鋼,連接方式:左右側面防護與副梁均采用焊接連接,后下部防護與車架采用焊接連接,后部防護斷面尺寸:120×50,后部防護離地高度:410。3、ABS系統控制器型號是CM4YL(4通道4輪單獨控制),ABS系統控制器生產企業是廣州科密汽車電子控制技術股份有限公司。4、發動機與油耗值對應關系(L/km):4A2-88C50/11.55;D19TCIE1/12.34。5、專用裝置:拉臂機構,主要用于城鎮環衛垃圾的收集與運輸。 | ||
| 底盤技術參數 | |||
| 底盤型號 | BJ1046V9JB5-F1 | 底盤企業: | 北汽福田汽車股份有限公司 |
| 輪胎數 | 6 | 彈簧片數: | 7/7+5 |
| 輪胎規格: | 6.50-16LT,6.50R16LT | 傳動型式: | |
| 前輪距: | 1415,1475 | 后輪距: | 1435 |
| 底盤排放標準: | GB17691-2005國Ⅴ,GB3847-2005 | ||
| 燃料種類: | 柴油 | 油耗: | 11.55,12.34 |
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| 4A2-88C50 D19TCIE1 |
安徽全柴動力股份有限公司 昆明云內動力股份有限公司 |
2270 1912 |
65 75 |
| 標識企業: | 常州華日升反光材料有限公司,江蘇群躍新材料有限公司 | Vin車輛識別代碼: | LVBV3JBB××××××××× LVBV3JAB××××××××× |
【湖北程力】福田小卡3立方鉤臂_拉臂垃圾車使用操作步驟
步驟1.將鎖緊鉤操作手柄推至收回位置，鎖緊油缸收回，使鎖緊架收回并將翻轉架與附車 架鎖緊固定；
步驟1.將鎖緊鉤操作手柄推至收回位置，鎖緊油缸收回，使鎖緊架收回并將翻轉架與附車 架鎖緊固定；
步驟2.將拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活動拉臂繞翻轉翻轉架前鉸鏈軸 旋轉，拉臂處于鉤箱位置，適當調整拉臂鉤高度并與箱體彎鉤對準；
步驟3.當拉臂鉤鉤到箱體彎鉤時，繼續推下拉臂操作手柄到落下位置，使垃圾箱體繼續上 車（注意：保證垃圾箱體的縱梁位于附車架尾部兩后滾輪之間）；
步驟4.當垃圾箱體落放到附車架上后，松開拉臂操作手柄使其回到中位，再將鎖緊鉤操作 手柄拉起至鎖緊位置，鎖緊油缸伸出，使鎖緊架翻起并將翻轉架與垃圾箱體鎖緊固定，松 開手柄使之回中位；
完成垃圾箱體的上車工作，松開取力器，整車可以運輸行駛。
卸垃圾
步驟5. 在卸垃圾前，整車運轉達到 6 個標準氣壓時掛上取力器，打開垃圾箱后門鎖緊裝 置，在前級二聯多路閥處，首先確定鎖緊架鎖緊垃圾箱體(拉起鎖緊鉤操作手柄至鎖緊位 置)，然后拉起拉臂操作手柄至伸出位置，垃圾箱體備傾斜舉起垃圾卸出；如圖：
注意：垃圾箱體自卸時，箱體尾部嚴禁站人。
步驟6.垃圾卸完后，推下拉臂操作手柄至落下位置，垃圾箱體下落到附車架上，松開取力 器并鎖緊箱體后門，卸垃圾工作完成，整車可以運輸行駛。
放置垃圾箱體操作
步驟7. 整車運轉達到 6 個標準氣壓時掛上取力器，將鎖緊鉤操作手柄推下至收回位置， 鎖緊油缸縮回，使鎖緊架翻下，翻轉架與垃圾箱體脫開鎖緊固定并且與附車架鎖緊固定， 松開手柄使之回中位：
步驟8. 將拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活動拉臂繞翻轉翻轉架前鉸鏈 軸旋轉，垃圾箱體隨活動拉臂一同翻轉、傾斜下落；
注意：放置垃圾箱體時，車廂尾部嚴禁站人。
步驟9. 垃圾箱放置好后，調整活動拉臂鉤與箱體彎鉤位置，使其脫鉤，將拉臂操作手柄推 下到落下位置，拉臂油缸收回，活動拉臂繞翻轉翻轉架前鉸鏈軸旋轉，活動拉臂放回到附 車架上，松開取力器垃圾箱放置完成，整車可以運輸行駛
