CL5031ZXX6GH車廂可卸式垃圾車
東風多利卡10-12立方程力鉤臂拉臂垃圾車配置：2315排半駕駛室，法士特8檔變速箱，前橋4.5噸，后橋10噸，車架250板簧8/10+7，氣制動，動轉，離合氣助力，空調，電動窗，中控鎖，排氣輔助制動，干燥器,斷氣剎，帶ABS發動機可選：玉柴160馬力，康明斯180馬力
外形尺寸：7050,6500×2470×3050(mm)
東風多利卡10-12立方程力鉤臂拉臂垃圾車箱體：優質碳鋼邊3底4，雙缸液壓，加強加固勾臂，駕駛室操控，配3方勾臂箱一個，兩側開垃圾投遞窗口，氣動撐桿支撐，尾部手動開啟，箱體帶滾輪。
1 拉臂鉤材質全部采用歐洲新式設計，品種多，結構規格全。有三大結構形式，拉臂式，伸縮式，擺臂伸縮式，用戶可以根據不同的底盤，不同的場所需求，安裝結構不同的拉臂鉤
2 廂體采用武鋼的Q235碳鋼板制作，可選用不銹鋼生產，邊板厚度2mm，底部厚度3mm，兩側開垃圾投遞窗口，氣動撐桿支撐，尾部手動開啟，箱體雙缸液壓自卸功能
3 廂體外形可選用梯形箱、弧形箱、方形箱，內部防銹漆，可采取環氧樹脂防腐處理或電泳工藝
4 垃圾箱容積：2-3立方
5 運輸介質：生活垃圾，密度0.6x103千克/m3
6 取力方式：變速箱側蓋取力
7 操作方式：手動液壓桿操作，可選裝駕駛室電控按扭操作
東風多利卡10-12立方程力鉤臂拉臂垃圾車性能特點：該車型整車外型美觀、強度高、質量輕，具有遙控操縱、密閉運輸、安全穩定、裝卸效率高、機械化程度高、維護使用方便、人性化程度高等顯著特點。特別適用于城鎮區域范圍內的垃圾即時清運，如環衛部門對生活小區及城鎮垃圾的清理，運輸?shù)?，能夠有效地解決城市垃圾中轉站所需的袋裝垃圾的收集、運輸、卸料作業。一車可配套20-50個勾臂垃圾箱，進行循環垃圾收集運輸，充分提高了車輛的利用率。
更多程力鉤臂垃圾車登錄
| 整車技術參數 | |||
| 車輛名稱: | 車廂可卸式垃圾車 | 公告批次: | 312 |
| 產品商標 | 程力威牌 | 產品號 | |
| 車輛型號: | CLW5160ZXXD5 | 目錄序號: | (十七)74 |
| 燃油: | 免征: | ||
| 免檢: | 發布日期: | 20180930 | |
| 總質量 | 15995(Kg) | 容積: | |
| 額定載質量 | 8780(Kg) | 整備質量 | 7020(Kg) |
| 外形尺寸 | 7050,6500×2470×3050(mm) | 貨廂尺寸 | ××(mm) |
| 額定載客 | (人) | 準拖掛車總質量 | (kg) |
| 駕駛室: | 前排乘客: | 3(人) | |
| 防抱死系統: | 有 | 載質量利用系數 | |
| 接近角/離去角: | 19/16(°) | 前懸/后懸: | 1230/1320(mm) |
| 軸數: | 2 | 軸距: | 3950,4500,4700,3400,3700,5200,5600(mm) |
| 軸荷: | 5600/10400 | 最高車速: | 90(km/h) |
| 其它 | 1、整車尺寸對應關系為:7050/4500,6500/3950.2、防護材料:Q235A碳鋼,連接方式:左右側面防護與副梁均采用焊接連接,后下部防護與車架采用焊接連接,后部防護斷面尺寸:120×50,后部防護離地高度:530。3、ABS系統生產廠家,型號 :焦作博瑞克控制技術有限公司,J ABS。4、安裝具有衛星定位功能的行駛記錄儀。5、采用的發動機與油耗對應關系為(L/km):YC4EG170-50/26.0,YC4EG185-50/26.3,ISB180 50/27.8,ISD160 50/26.3。6、專用裝置:箱體,主要用于城鎮環衛垃圾的收集與運輸。7、隨底盤選裝駕駛室。 | ||
| 底盤技術參數 | |||
| 底盤型號 | EQ1165LJ9BDE | 底盤企業: | 東風汽車股份有限公司 |
| 輪胎數 | 6 | 彈簧片數: | 8/10+7 |
| 輪胎規格: | 9.00R20,10.00R20 | 傳動型式: | |
| 前輪距: | 1858,1949,1765,1891 | 后輪距: | 1806,1865,1750 |
| 底盤排放標準: | GB17691-2005國Ⅴ,GB3847-2005 | ||
| 燃料種類: | 柴油 | 油耗: | 26.0,26.3,27.8,26.3 |
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| YC4EG170-50 YC4EG185-50 ISB180 50 ISD160 50 ISB210 50 YCD4P4S-170 YCD4P4S-140 YC4S160-50 YC4D150-50 |
廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴動力機械有限公司 廣西玉柴動力機械有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 |
4730 4730 5900 4500 5900 4580 4580 3767 4214 |
125 136 132 118 155 125 105 118 110 |
| 標識企業: | 常州華日升反光材料有限公司,江蘇群躍新材料有限公司 | Vin車輛識別代碼: | LGDXWA1L××××××××× |
程力鉤臂垃圾車是由湖北程力集團自主研發的箱體可卸式垃圾車又稱拉臂式垃圾車、鉤臂垃圾車（以下簡稱垃圾車）是用于城鎮袋 裝、散裝生活垃圾物的收集、運輸、卸料作業的專用車輛。 該車是由汽車底盤、拉臂主油缸、附車架、翻轉架、支撐腿（選裝）、鎖緊架、鎖緊油 缸及多路換向閥等組成。翻轉架一端連在附車架上，其另一端設有活動拉臂，中間安裝有 鎖緊系統；活動臂油缸一端連在活動臂上，另一端連接在附車架上；鎖緊機構通過鎖緊油 缸的動作可以在箱體自卸時將附車架上的箱體與翻轉架及拉臂連為一體，在主油缸伸出時 形成自卸角，也可以通過鎖緊油缸的收回把翻轉架與附車架鎖緊為一體，利用主油缸的收 回或伸出使活動拉臂將地下的垃圾箱拖拉至附車架上或從附車架上放回到地面。

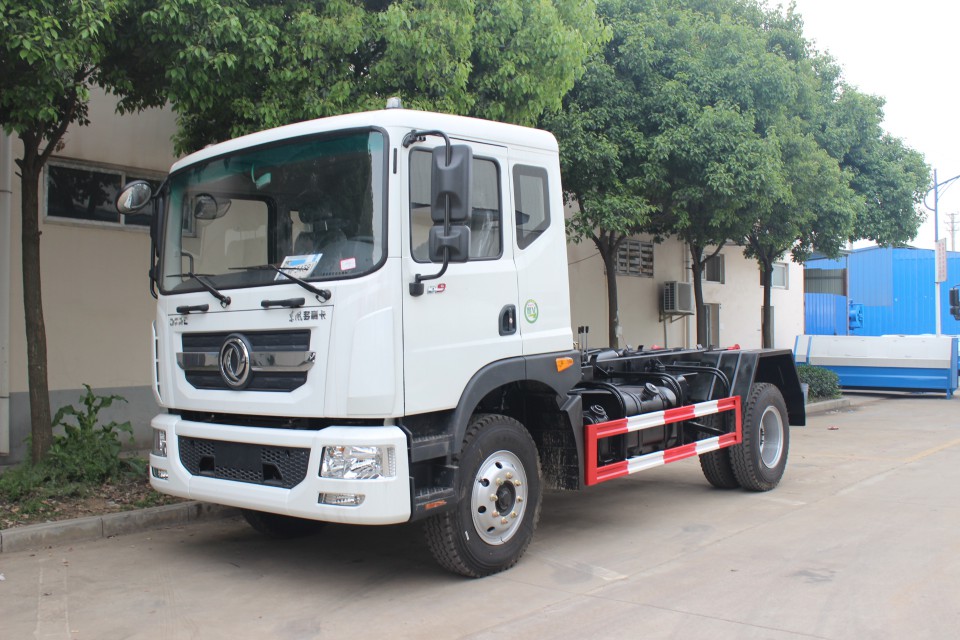

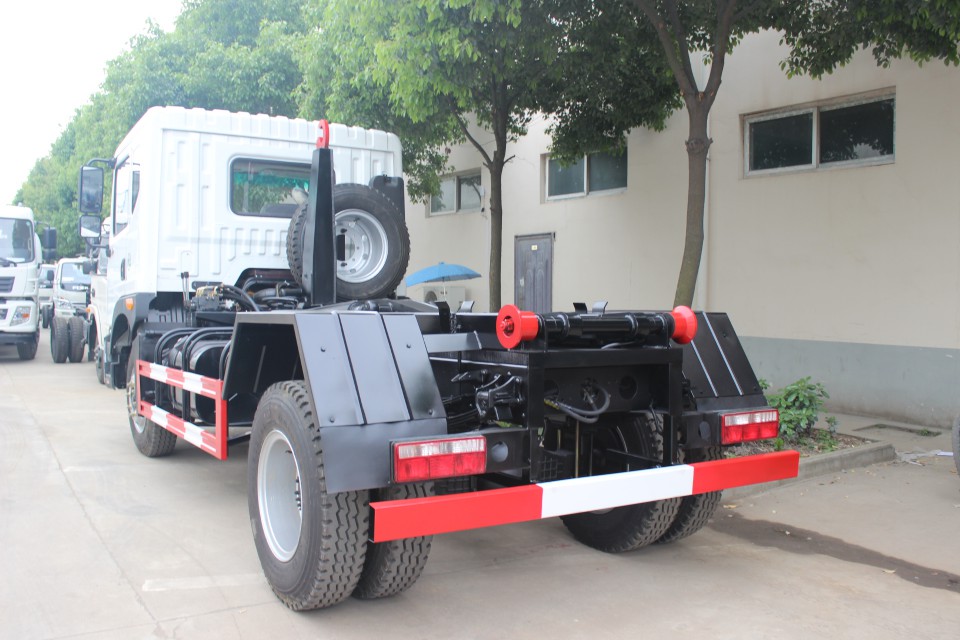

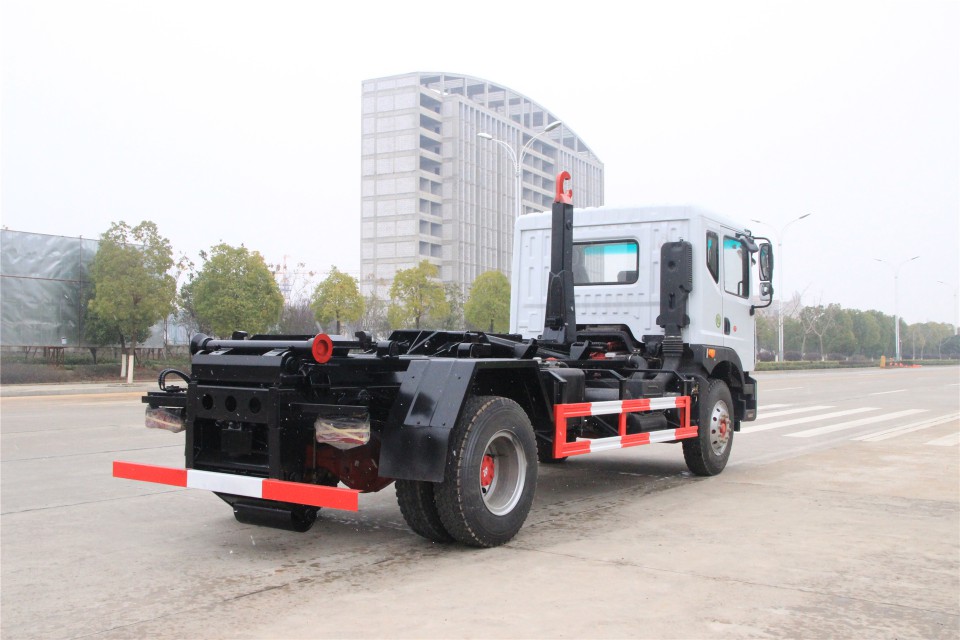

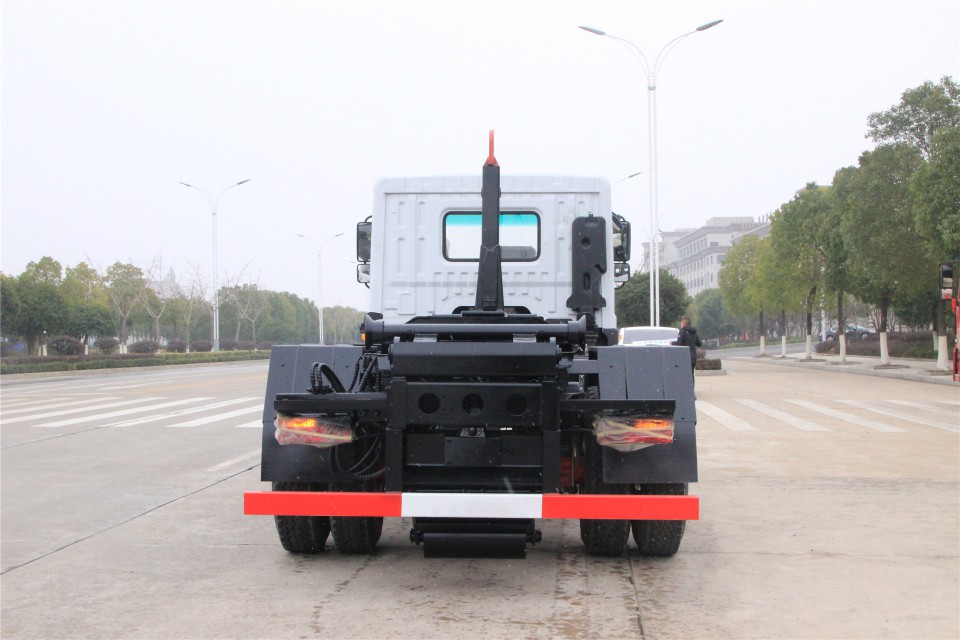

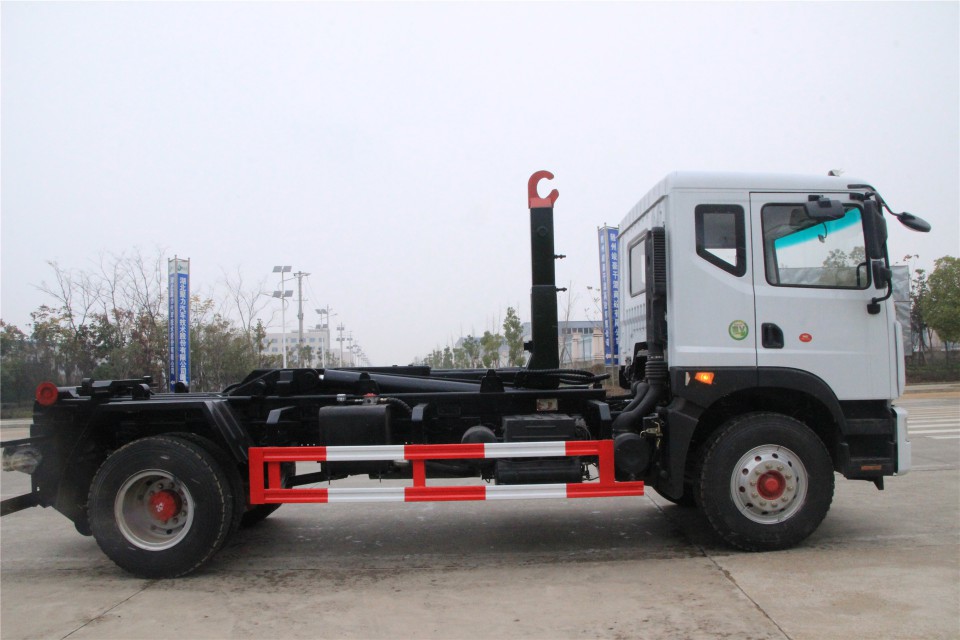

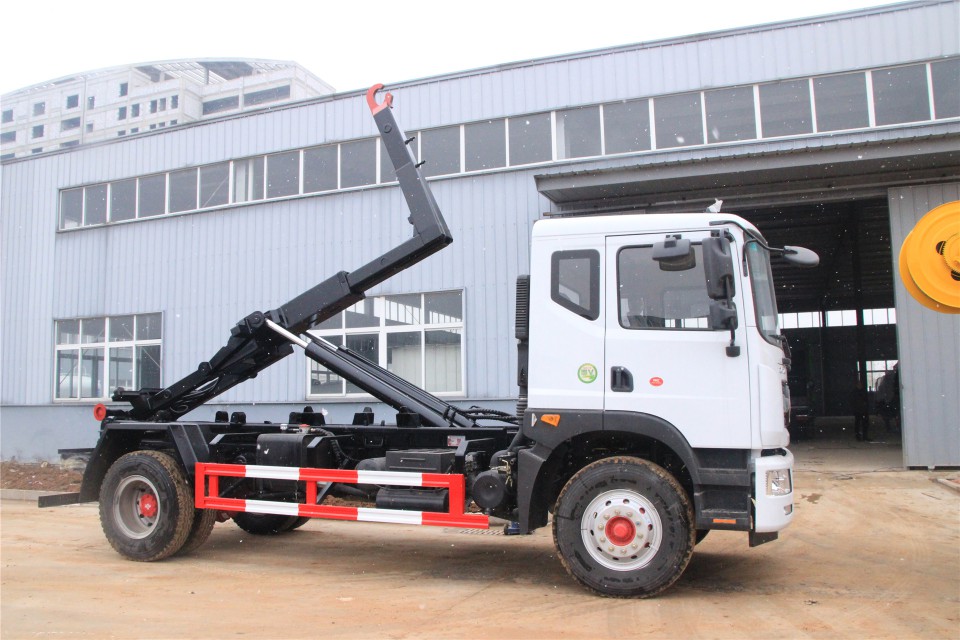

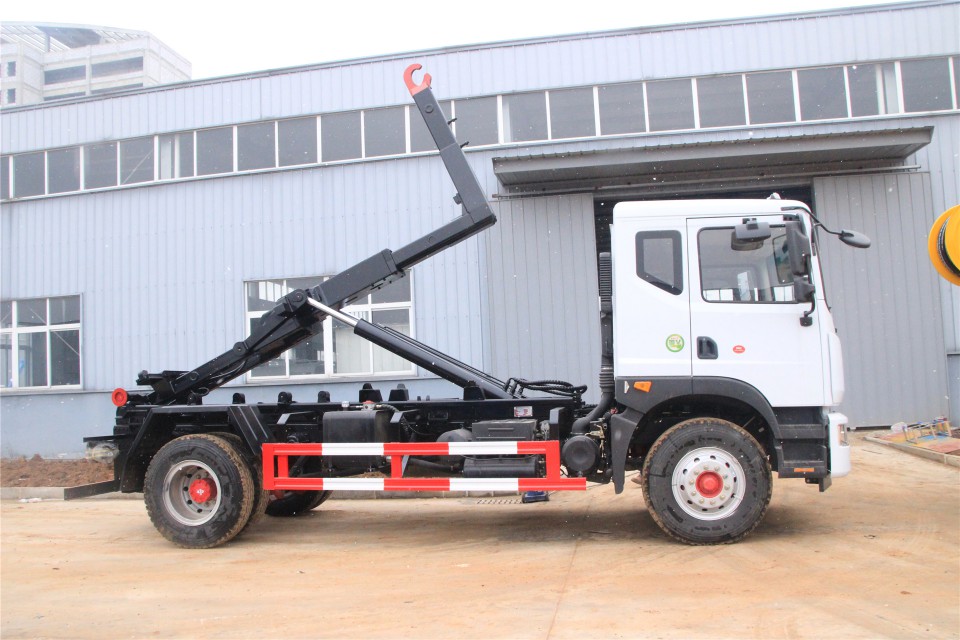

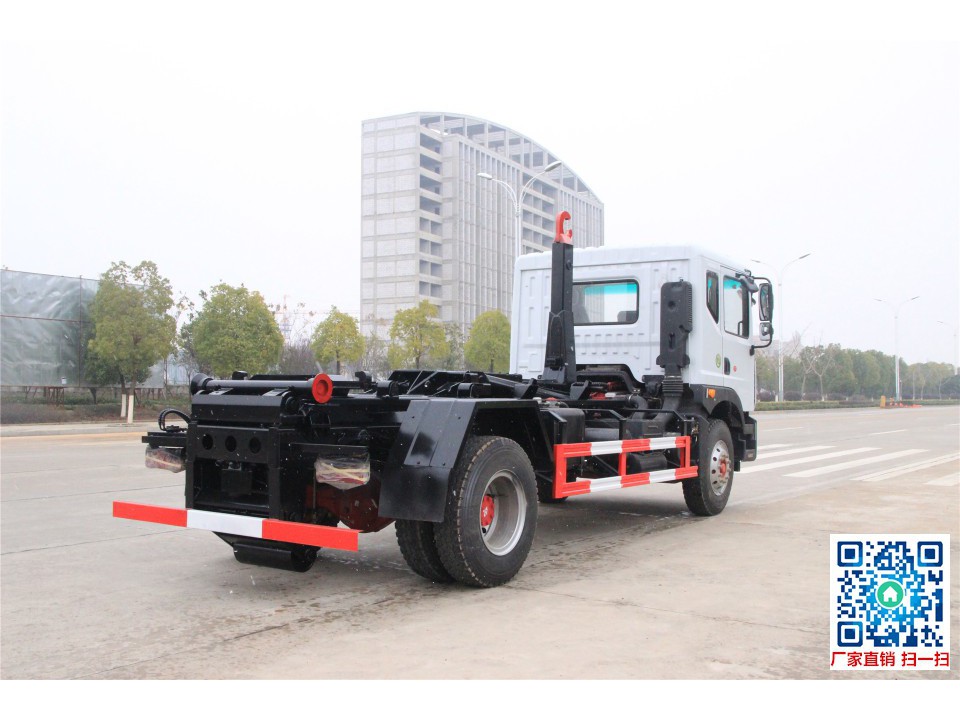

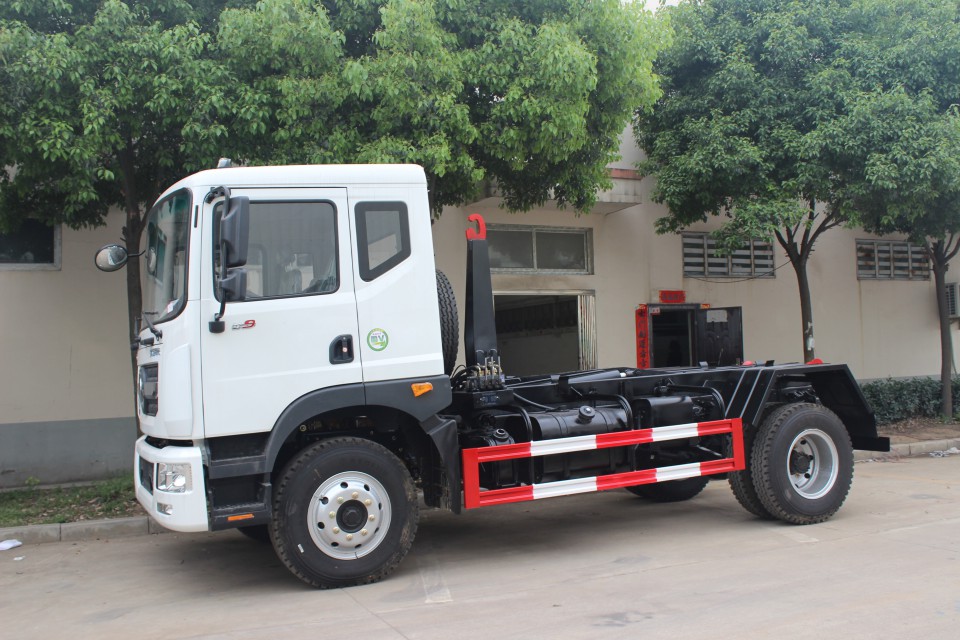

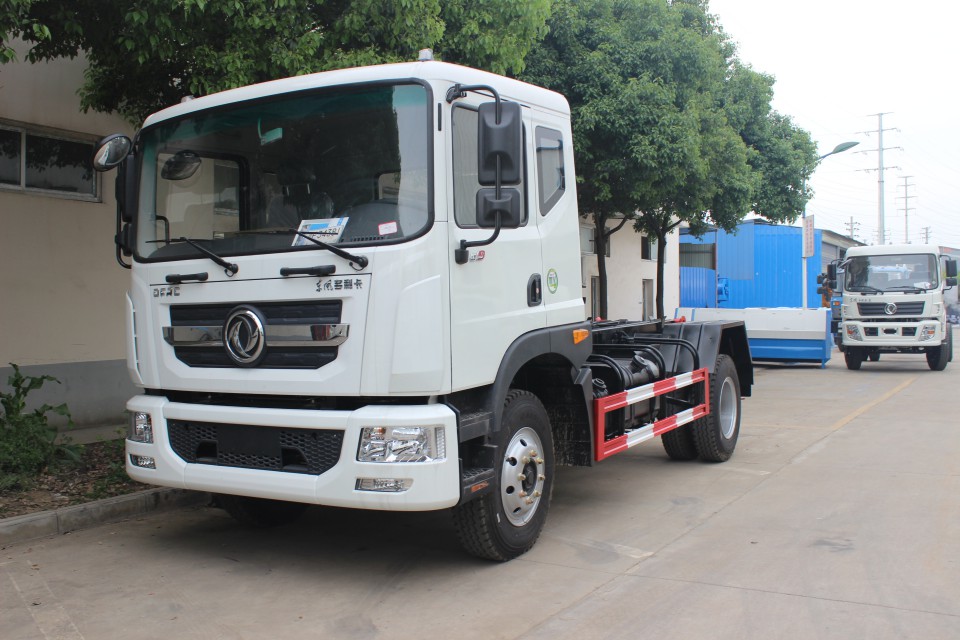

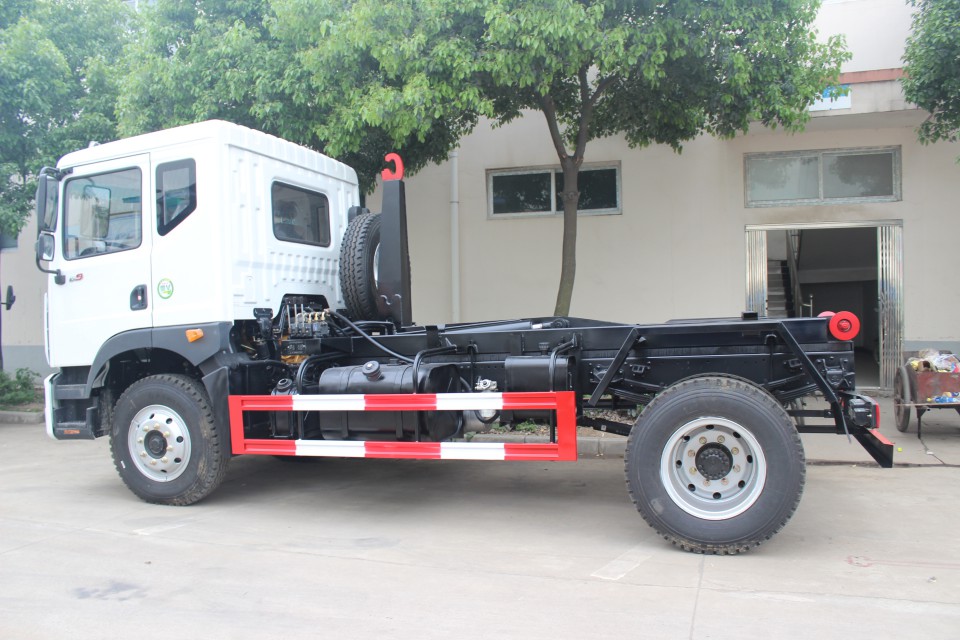

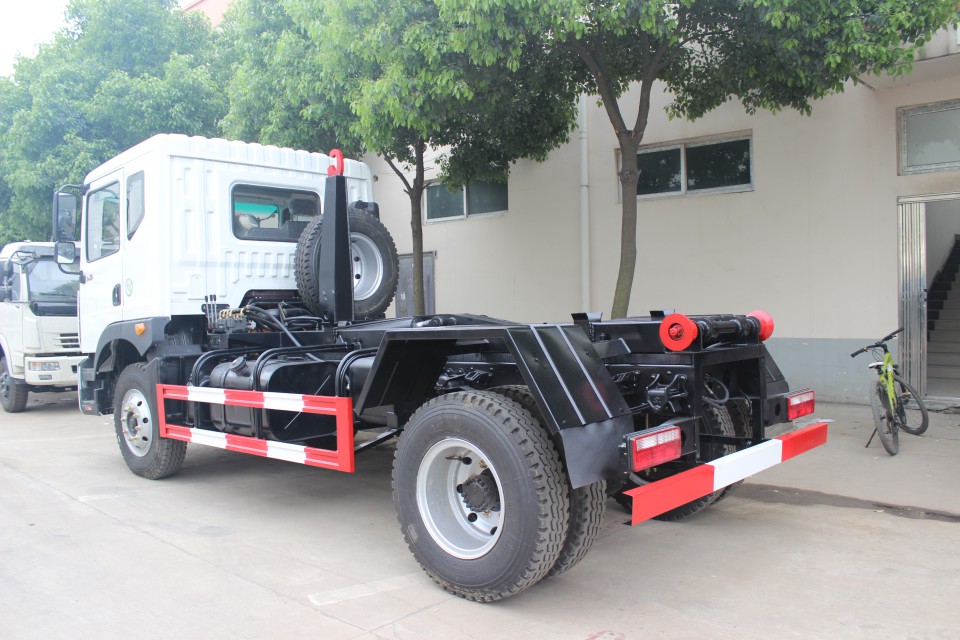

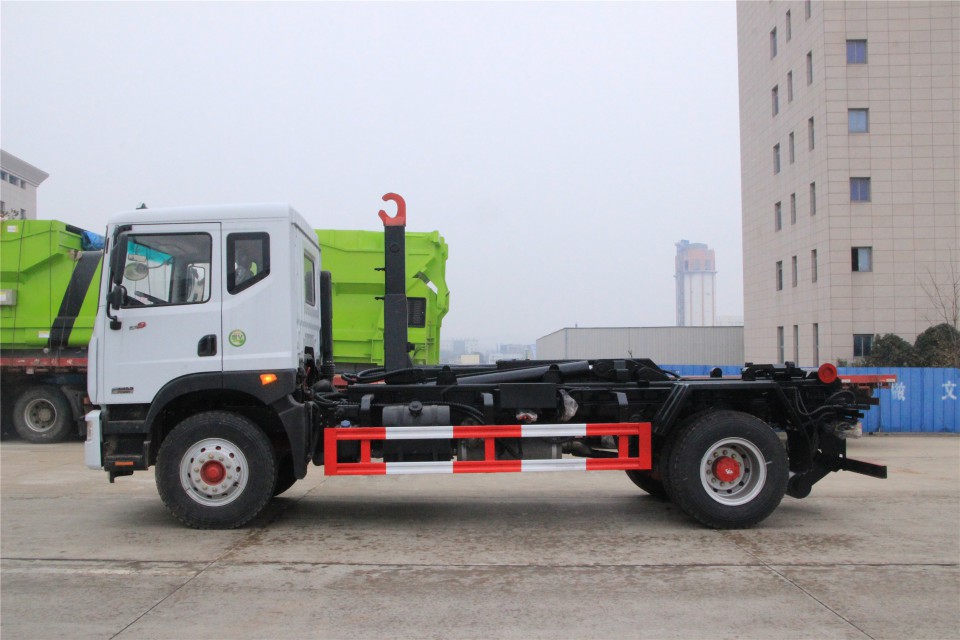

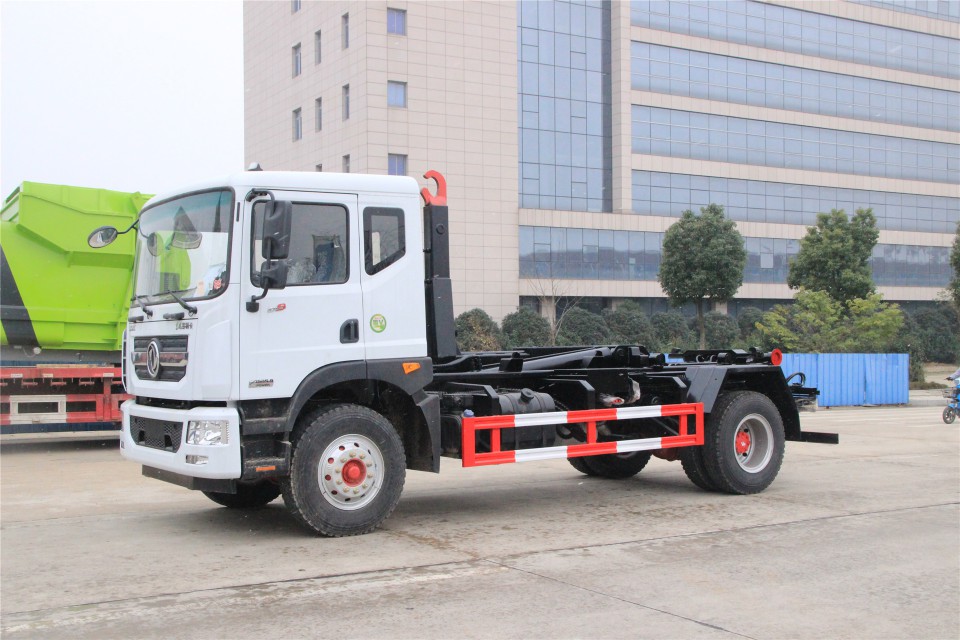

東風多利卡10-12立方程力鉤臂拉臂垃圾車圖片
【湖北程力】東風多利卡10-12立方程力鉤臂_拉臂垃圾車使用操作步驟
步驟1.將鎖緊鉤操作手柄推至收回位置，鎖緊油缸收回，使鎖緊架收回并將翻轉架與附車 架鎖緊固定；
步驟1.將鎖緊鉤操作手柄推至收回位置，鎖緊油缸收回，使鎖緊架收回并將翻轉架與附車 架鎖緊固定；
步驟2.將拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活動拉臂繞翻轉翻轉架前鉸鏈軸 旋轉，拉臂處于鉤箱位置，適當調整拉臂鉤高度并與箱體彎鉤對準；
步驟3.當拉臂鉤鉤到箱體彎鉤時，繼續推下拉臂操作手柄到落下位置，使垃圾箱體繼續上 車（注意：保證垃圾箱體的縱梁位于附車架尾部兩后滾輪之間）；
步驟4.當垃圾箱體落放到附車架上后，松開拉臂操作手柄使其回到中位，再將鎖緊鉤操作 手柄拉起至鎖緊位置，鎖緊油缸伸出，使鎖緊架翻起并將翻轉架與垃圾箱體鎖緊固定，松 開手柄使之回中位；
完成垃圾箱體的上車工作，松開取力器，整車可以運輸行駛。
卸垃圾
步驟5. 在卸垃圾前，整車運轉達到 6 個標準氣壓時掛上取力器，打開垃圾箱后門鎖緊裝 置，在前級二聯多路閥處，首先確定鎖緊架鎖緊垃圾箱體(拉起鎖緊鉤操作手柄至鎖緊位 置)，然后拉起拉臂操作手柄至伸出位置，垃圾箱體備傾斜舉起垃圾卸出；如圖：
注意：垃圾箱體自卸時，箱體尾部嚴禁站人。
步驟6.垃圾卸完后，推下拉臂操作手柄至落下位置，垃圾箱體下落到附車架上，松開取力 器并鎖緊箱體后門，卸垃圾工作完成，整車可以運輸行駛。
放置垃圾箱體操作
步驟7. 整車運轉達到 6 個標準氣壓時掛上取力器，將鎖緊鉤操作手柄推下至收回位置， 鎖緊油缸縮回，使鎖緊架翻下，翻轉架與垃圾箱體脫開鎖緊固定并且與附車架鎖緊固定， 松開手柄使之回中位：
步驟8. 將拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活動拉臂繞翻轉翻轉架前鉸鏈 軸旋轉，垃圾箱體隨活動拉臂一同翻轉、傾斜下落；
注意：放置垃圾箱體時，車廂尾部嚴禁站人。
步驟9. 垃圾箱放置好后，調整活動拉臂鉤與箱體彎鉤位置，使其脫鉤，將拉臂操作手柄推 下到落下位置，拉臂油缸收回，活動拉臂繞翻轉翻轉架前鉸鏈軸旋轉，活動拉臂放回到附 車架上，松開取力器垃圾箱放置完成，整車可以運輸行駛
