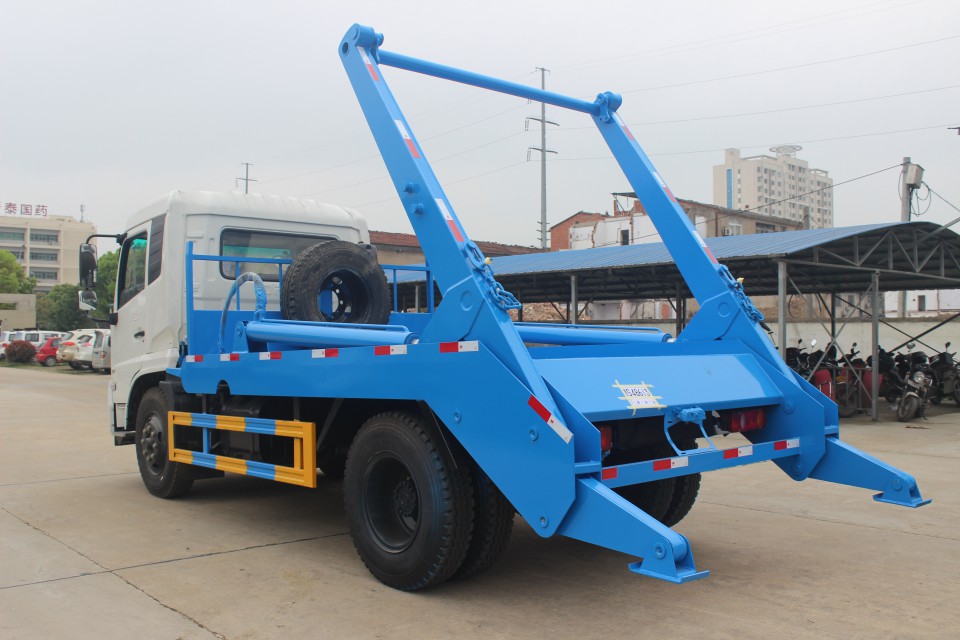

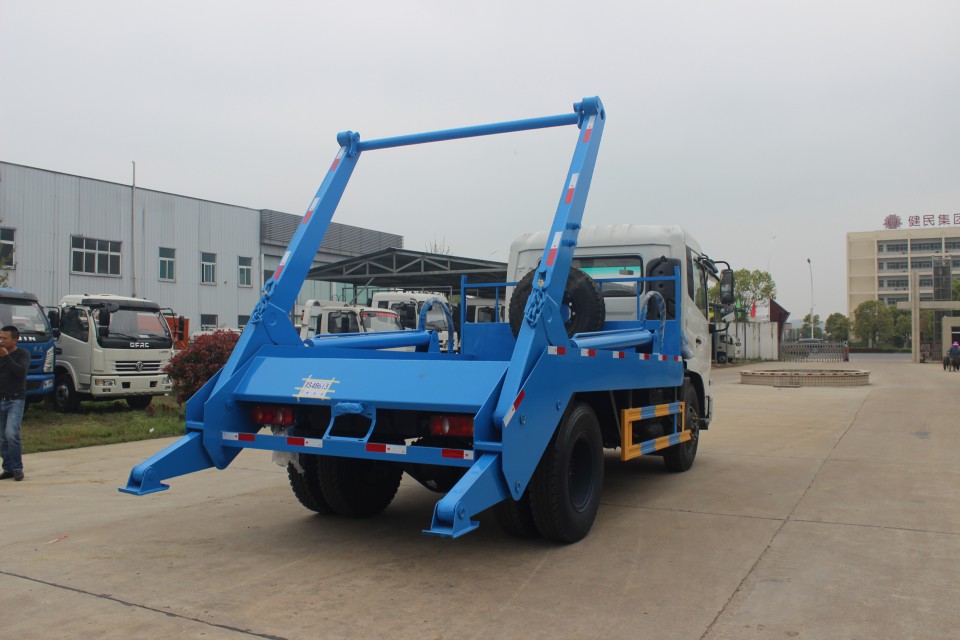

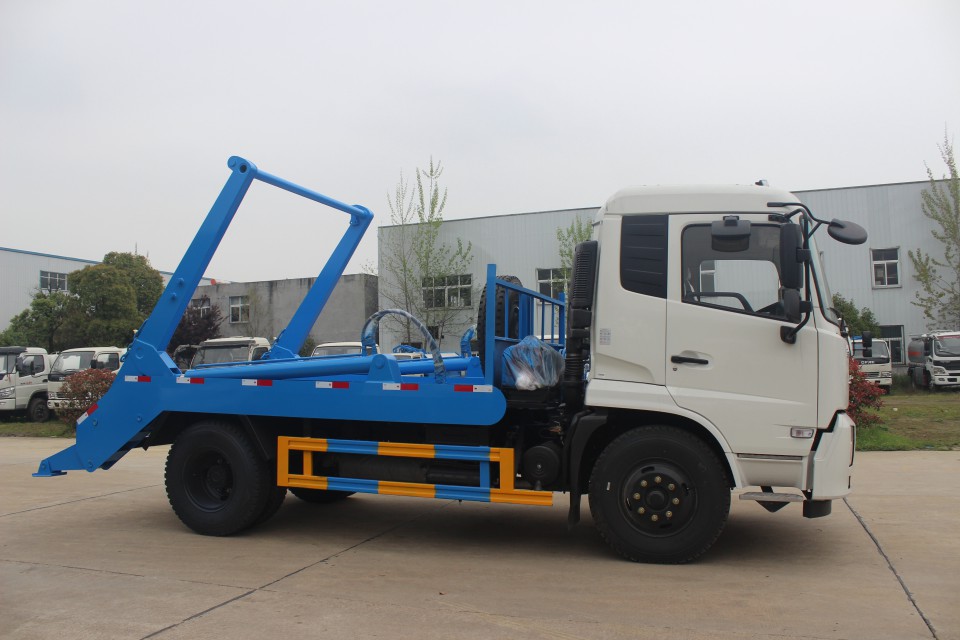

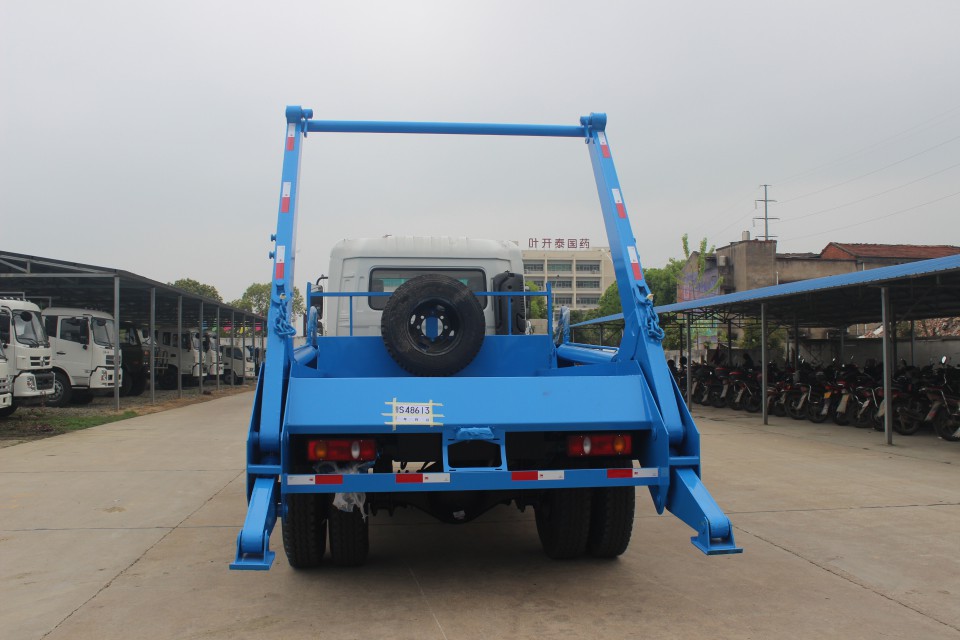

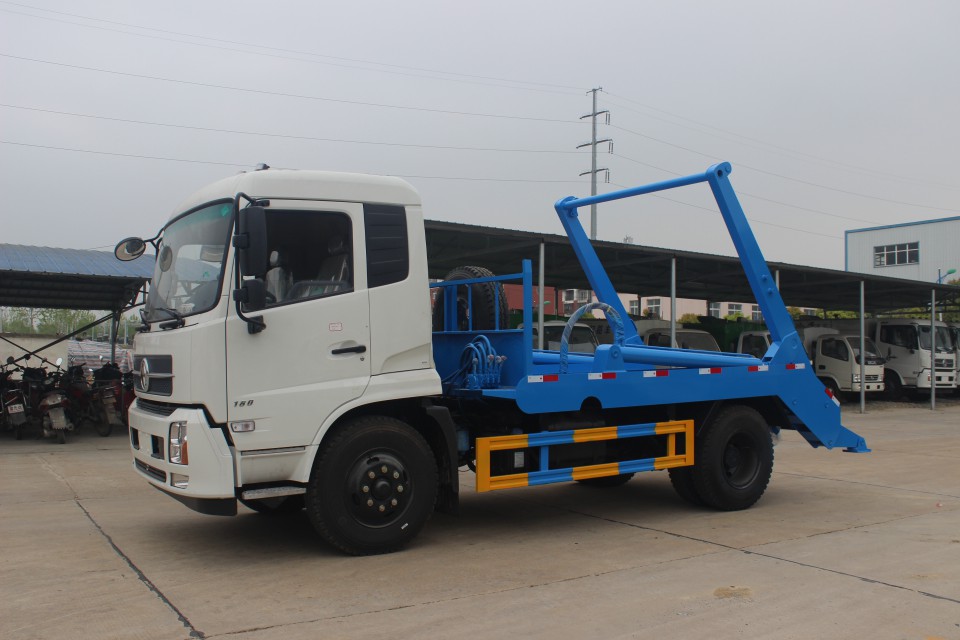

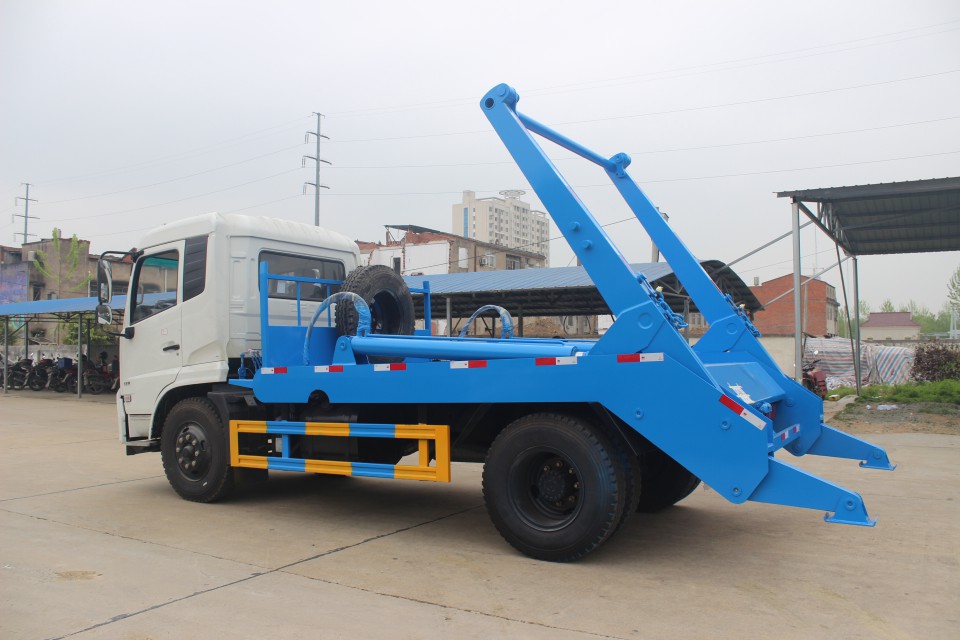

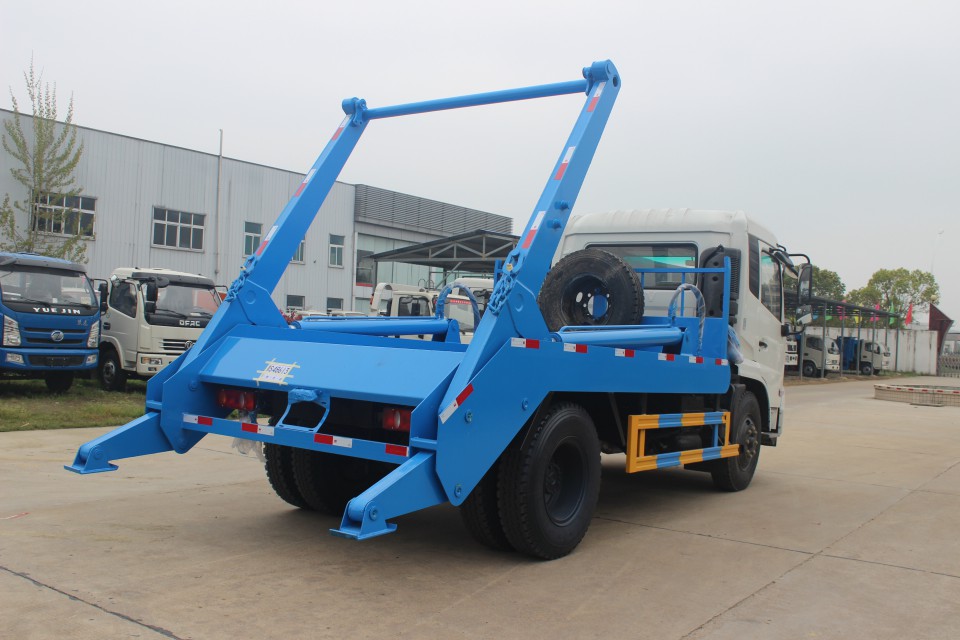

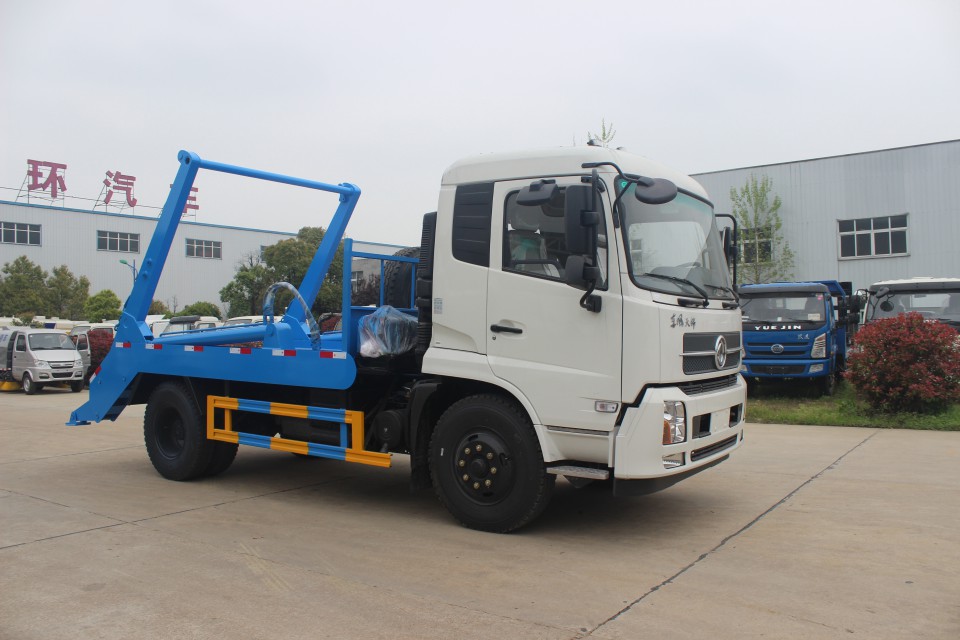

CLW5070ZBS6擺臂式垃圾車

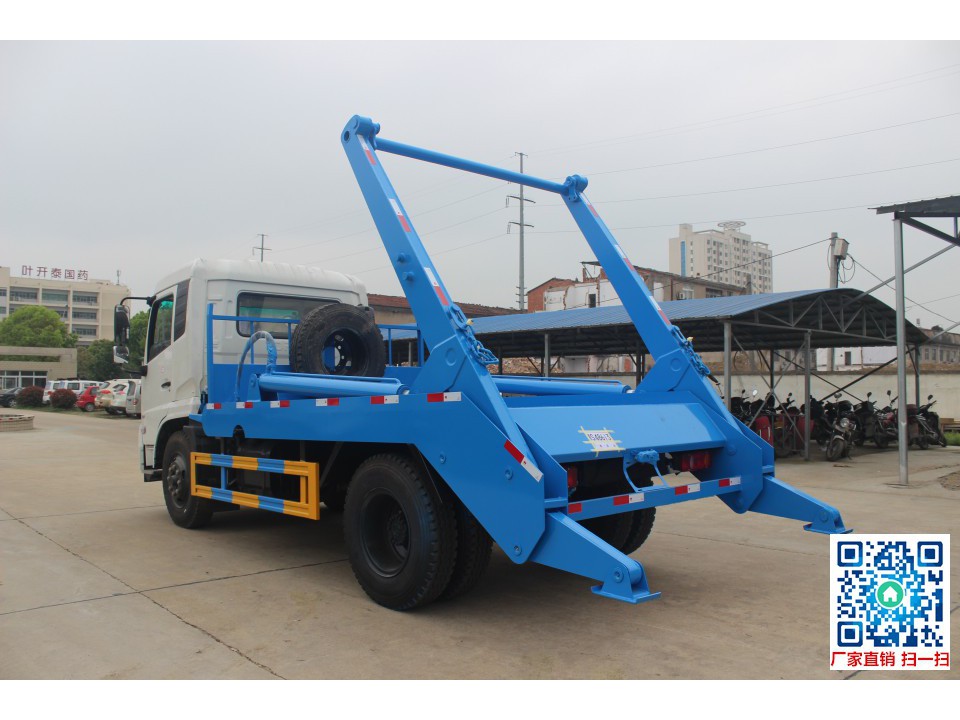

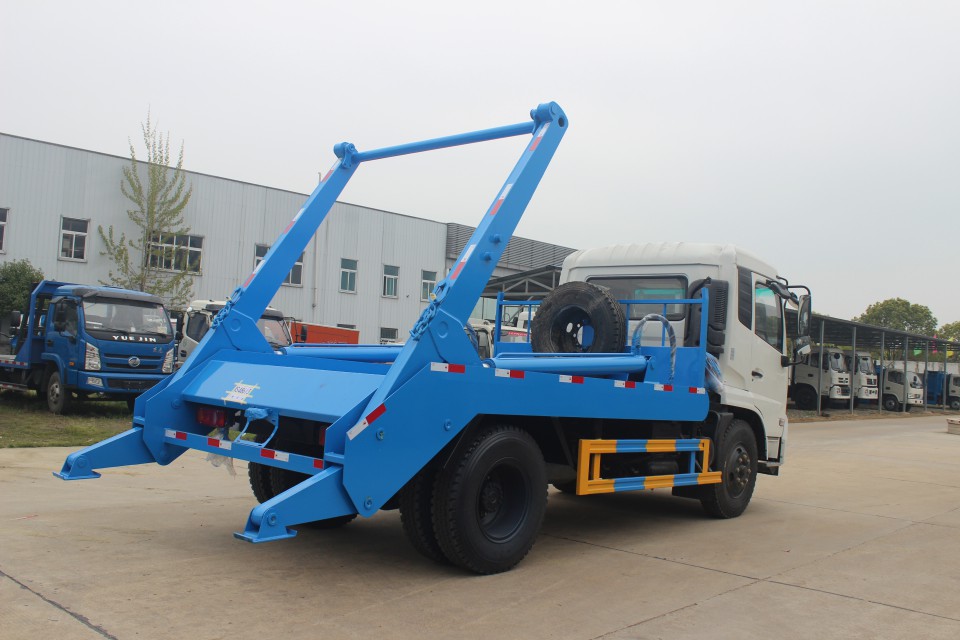

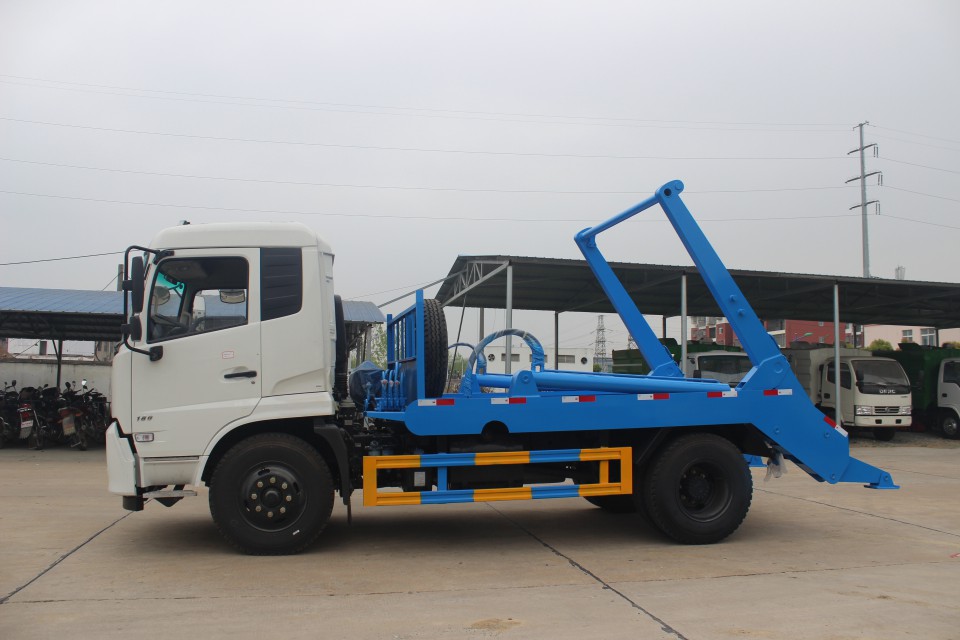

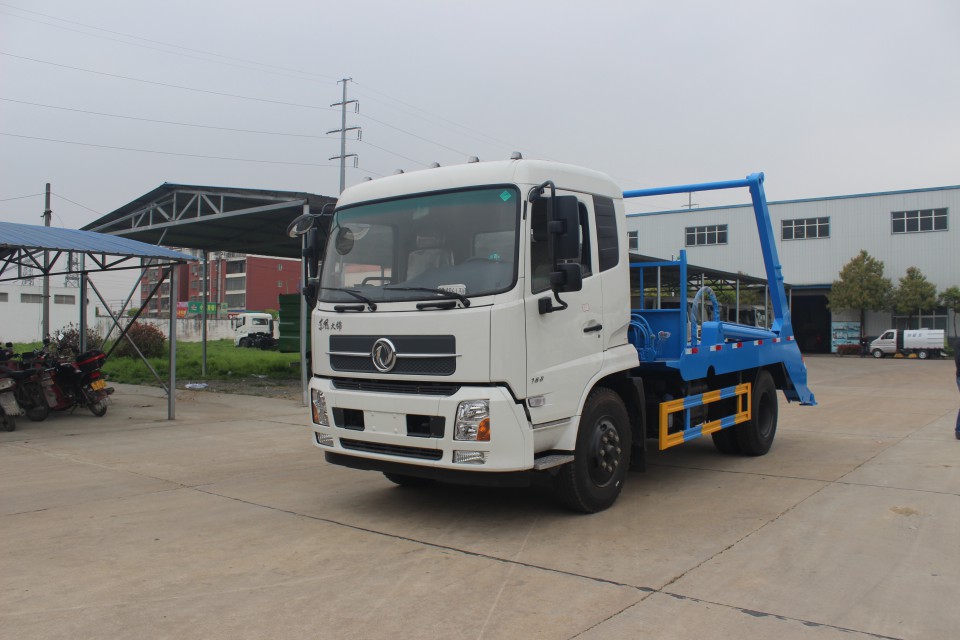

東風天錦12-14立方程力擺臂垃圾車：發動機可選擇康明斯180馬力或者康明斯210馬力，東風六檔箱，10.00鋼絲胎，軸距4700mm,原廠空調東風天錦12-14立方程力擺臂垃圾車作業配置：料斗采用Q345錳鋼焊接，斗四周都有錳鋼筋加強。有敞開和密封兩種形式。當散裝貨物裝入料斗后，掛上吊鏈，通過操作擺臂可將料斗吊上車。卸料時操作擺臂將料斗吊起，落地后取下一端的吊鏈可操作料斗卸料。料斗的 傾翻角可達85°。
湖北程力擺臂垃圾車分2種：地坑式和地面式。這2種垃圾車結構較為相似，都是隨車配備一個或多個垃圾箱， 不同的地方就是垃圾斗的形狀不同（方形和船型）和擺放的位置不同（地面和地坑）主要適合在城市的垃圾中轉站.小區.學校等地方使用。
程力擺臂垃圾車適用全國通用垃圾斗，垃圾斗可自吊上吊下，擺臂一次工作循環時間:60S。該車的特點是垃圾斗與車體分開，能實現一臺車與多個垃圾斗聯合作業，循環運輸，充分提高了車輛的運輸能力。擺臂垃圾車的分類：地坑式擺臂垃圾車、地面式擺臂垃圾車
更多程力垃圾車登錄湖北程力垃圾車官網網站 hongyifs.com查看
更多程力垃圾車登錄湖北程力垃圾車官網網站 hongyifs.com查看
| 整車技術參數 | |||
| 車輛名稱: | 擺臂式垃圾車 | 公告批次: | 320 |
| 產品商標 | 華通牌 | 產品號 | |
| 車輛型號: | HCQ5162ZBSDL5 | 目錄序號: | (十七)57 |
| 燃油: | 免征: | ||
| 免檢: | 發布日期: | 20190611 | |
| 總質量 | 15800(Kg) | 容積: | |
| 額定載質量 | 8700(Kg) | 整備質量 | 6905(Kg) |
| 外形尺寸 | 8200,8000,7700,7300×2500×3350(mm) | 貨廂尺寸 | ××(mm) |
| 額定載客 | (人) | 準拖掛車總質量 | (kg) |
| 駕駛室: | 前排乘客: | 3(人) | |
| 防抱死系統: | 有 | 載質量利用系數 | |
| 接近角/離去角: | 20/15(°) | 前懸/后懸: | 1430/2070(mm) |
| 軸數: | 2 | 軸距: | 3800,4200,4500,4700,5000,3950,5600(mm) |
| 軸荷: | 5600/10200 | 最高車速: | 98(km/h) |
| 其它 | 整車長/軸距對應關系:7300/3800,7700/4200,8000/4500,8200/4700。防護材料:Q235碳鋼,連接方式:左右側面及后下部防護均采用焊接連接,后部防護斷面尺寸:100×50,后部防護離地高度:450。該車裝有具有衛星定位裝置的行駛記錄儀。ABS型號:3631010-C2000,4460046440;生產廠家:東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車控制系統(中國)有限公司.僅采用:ISD210 50,ISD190 50,ISD180 50,EQH180-52,EQH180-53,ISB180 50,ISD270 50發動機;發動機與油耗一一對應:ISD210 50/27.3(L/100km),ISD190 50;27.4(L/100km),ISD18050;27.6(L/100km),EQH180-52;24.8(L/100km),EQH180-53;24.4(L/100km),ISB180 50;27.8(L/100km),ISD270 50;27.3(L/100km);裝備有壓縮裝置,提升裝載機構等專用裝置,用于收集垃圾和與大型垃圾車對接裝料,隨底盤選裝駕駛室。 | ||
| 底盤技術參數 | |||
| 底盤型號 | DFL1160BX1V | 底盤企業: | 東風商用車有限公司 |
| 輪胎數 | 6 | 彈簧片數: | 7/9+6,8/10+8,10/11+10 |
| 輪胎規格: | 9.00R20 16PR,10.00-20 16PR,10.00-20 18PR,10.00R20 14PR,10.00R20 16PR,10.00R20 18PR,10R22.5 16PR,275/80R22.5,275/70R22.5 16PR,275/70R22.5 18P | 傳動型式: | |
| 前輪距: | 1880,1900,1920 | 后輪距: | 1800,1860,1820 |
| 底盤排放標準: | GB3847-2005,GB17691-2005國V | ||
| 燃料種類: | 柴油 | 油耗: | 27.3,27.4,27.6,24.8,24.4,27.8,27.3 |
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| ISD210 50 ISD190 50 ISD180 50 EQH180-52 EQH180-53 ISB180 50 ISD270 50 ISB210 50 ISB190 50 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風商用車有限公司 東風商用車有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 |
6700 6700 4500 4752 4752 5900 6700 5900 5900 |
155 144 132 132 132 132 198 155 140 |
| 標識企業: | 常州華日升反光材料有限公司,3M中國有限公司,浙江道明光學股份有限公司 | Vin車輛識別代碼: | LGAX2B13××××××××× LGAX2A13××××××××× LGAX2B12××××××××× LGAX2A12××××××××× LGAX2C13××××××××× LGAX2C12××××××××× LGAX2A14××××××××× LGAX2B14××××××××× LGAX2C14××××××××× |
自主研發的，選用國內已定型的標準載貨汽車底盤，在底盤上改裝專用裝置制造而成。改裝部分主要包括：擺臂機構、料斗、液壓系統、操作系統等。
※擺臂機構：擺臂機構由鋼板組成箱形結構件，其主要功能是由多路閥操縱油缸驅動擺臂繞軸作旋轉運動，其旋轉角度為145°，由此可提升料斗，以及對料斗作傾翻運動。
※垃圾箱：垃圾箱是金屬焊接件，有敞開和密封兩種形式。當散裝貨物裝入垃圾箱后，掛上吊鏈，通過操作擺臂可將垃圾箱吊上車。卸料時操作擺臂將垃圾箱吊起，落地后取下一端的吊鏈可操作垃圾箱卸料。垃圾箱的大傾翻角可達86°。
※液壓系統：由油箱、油泵、多路換向閥、液壓缸、平衡閥、液壓鎖、濾油器和管路等組成。整個系統由汽車變速箱、取力器提供動力，手動多路換向閥操縱支腿油缸、擺臂油缸作伸縮運動。本系統油泵排量大小可由手動油門在車下作調控，手動換向閥手柄控制閥桿行程從而控制油缸活塞桿運動速度，系統壓力可由安全溢流閥設定，系統超過設定壓力將由安全溢流閥溢流。
※操作系統：通過該系統實現各項功能的轉換。在操作多路換向閥前應掛上取力器帶動油泵工作。通過操縱多路換向閥的手柄可完成支腿的伸縮和裝料、卸料工作。通過操作在多路換向閥旁的油門手柄，可控制發動機的轉速，從而調節系統的流量改變機構的工作速度。
※垃圾箱：可自吊上吊下，擺臂一次工作循環時間:60S。該車的特點是貨斗與車體分開，能實現一臺車與多個貨斗聯合作業，循環運輸，充分提高了車輛的運輸能力，特別適用于短途運輸，如環衛部門對城鎮垃圾的清理、運輸?shù)取?/span>
