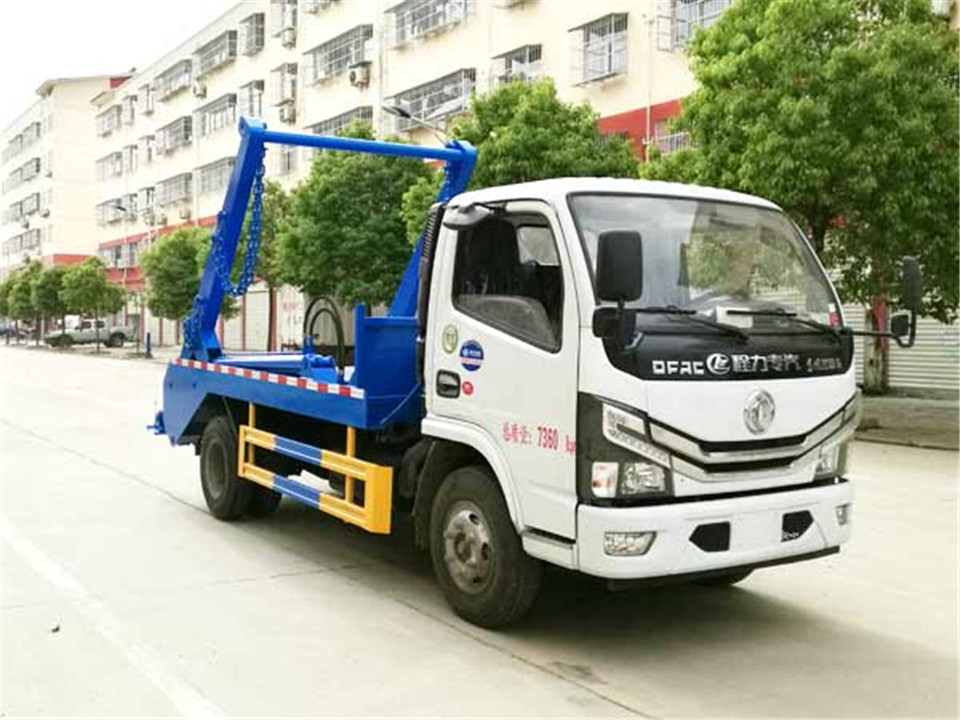

CLW5070ZBS6擺臂式垃圾車
國六東風多利卡D6湖北程力擺臂式垃圾車配置：萬里揚5檔變速箱,1730單排駕駛室，2T前橋，3.5T后橋，7.00R16鋼絲胎，氣剎，ABS, 空調，電動門窗，中控鎖。發動機：朝柴130馬力（9.2） 玉柴140馬力（9.7） 全柴110馬力
國六東風多利卡D6湖北程力擺臂式垃圾車作業配置：料斗采用Q345錳鋼焊接，斗四周都有錳鋼筋加強。有敞開和密封兩種形式。當散裝貨物裝入料斗后，掛上吊鏈，通過操作擺臂可將料斗吊上車。卸料時操作擺臂將料斗吊起，落地后取下一端的吊鏈可操作料斗卸料。料斗的 傾翻角可達85°。
湖北程力擺臂垃圾車分2種：地坑式和地面式。這2種垃圾車結構較為相似，都是隨車配備一個或多個垃圾箱， 不同的地方就是垃圾斗的形狀不同（方形和船型）和擺放的位置不同（地面和地坑）主要適合在城市的垃圾中轉站.小區.學校等地方使用。
程力擺臂垃圾車適用全國通用垃圾斗，垃圾斗可自吊上吊下，擺臂一次工作循環時間:60S。該車的特點是垃圾斗與車體分開，能實現一臺車與多個垃圾斗聯合作業，循環運輸，充分提高了車輛的運輸能力。擺臂垃圾車的分類：地坑式擺臂垃圾車、地面式擺臂垃圾車
更多程力垃圾車登錄湖北程力垃圾車官網網站 hongyifs.com查看
更多程力垃圾車登錄湖北程力垃圾車官網網站 hongyifs.com查看
| 整車技術參數 |
|||
| 車輛名稱: | 擺臂式垃圾車 | 公告批次: | 321 |
| 產品商標 | 程力威牌 | 產品號 | |
| 車輛型號: | CLW5070ZBS6 | 目錄序號: | (十七)74 |
| 燃油: | 免征: | ||
| 免檢: | 發布日期: | 20190712 | |
| 總質量 | 7360(Kg) | 容積: | |
| 額定載質量 | 3280(Kg) | 整備質量 | 3950(Kg) |
| 外形尺寸 | 5995×2000×2910(mm) | 貨廂尺寸 | ××(mm) |
| 額定載客 | (人) | 準拖掛車總質量 | (kg) |
| 駕駛室: | 前排乘客: | 2(人) | |
| 防抱死系統: | 有 | 載質量利用系數 | |
| 接近角/離去角: | 27.7/13(°) | 前懸/后懸: | 1055/1632(mm) |
| 軸數: | 2 | 軸距: | 2700,2950,3308(mm) |
| 軸荷: | 2640/4720 | 最高車速: | 110(km/h) |
| 其它 | 1、該車僅選用3308mm軸距。2、防護材料:Q235B碳鋼,連接方式:左右側面防護均采用焊接連接,后防護由專用裝置替代,離地高度為:400。3、ABS型號/廠家:ABS/ASR-12V-4S/4M/襄陽東風隆誠機械有限責任公司。4、發動機型號與油耗值對應關系為(L/100km):D20TCIF1/16.2,YCY24140-60/16.2,CA4DB1-11E6/16.2,ZD30D16-6N/16.2,CY4BK461/16.2,CY4BK161/16.2,Q23-115E60/16.3,H20-120E60/16.3。5、專用裝置:擺臂機構,主要用于城鎮環衛垃圾的收集與運輸。6、隨底盤選裝駕駛室。 | ||
| 底盤技術參數 | |||
| 底盤型號 | EQ1075SJ3CDF | 底盤企業: | 東風汽車股份有限公司 |
| 輪胎數 | 6 | 彈簧片數: | 6/6+5 |
| 輪胎規格: | 7.00R16 | 傳動型式: | |
| 前輪距: | 1525,1519 | 后輪距: | 1498,1516 |
| 底盤排放標準: | GB3847-2005,GB17691-2018國Ⅵ | ||
| 燃料種類: | 柴油 | 油耗: | 16.2,16.2,16.2,16.2,16.2,16.2,16.3,16.3 |
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| D20TCIF1 YCY24140-60 CA4DB1-11E6 ZD30D16-6N CY4BK461 CY4BK161 Q23-115E60 H20-120E60 CA4DB1-13E6 |
昆明云內動力股份有限公司 廣西玉柴機器股份有限公司 中國第一汽車集團有限公司 東風輕型發動機有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 安徽全柴動力股份有限公司 安徽全柴動力股份有限公司 中國第一汽車集團有限公司 |
1999 2360 2207 2953 3707 3856 2300 2000 2207 |
93 103 81 120 95 105 85 90 95 |
| 標識企業: | 常州華日升反光材料有限公司,江蘇群躍新材料有限公司 | Vin車輛識別代碼: | LGDCP91C××××××××× LGDCPA1C××××××××× LGDCP91E××××××××× LGDCPA1E××××××××× LGDCP91G××××××××× LGDCPA1G××××××××× LGDXP91C××××××××× LGDXPA1C××××××××× LGDXP91E××××××××× LGDXPA1E××××××××× LGDXP91G××××××××× LGDXPA1G××××××××× |
自主研發的，選用國內已定型的標準載貨汽車底盤，在底盤上改裝專用裝置制造而成。改裝部分主要包括：擺臂機構、料斗、液壓系統、操作系統等。
※擺臂機構：擺臂機構由鋼板組成箱形結構件，其主要功能是由多路閥操縱油缸驅動擺臂繞軸作旋轉運動，其旋轉角度為145°，由此可提升料斗，以及對料斗作傾翻運動。
※垃圾箱：垃圾箱是金屬焊接件，有敞開和密封兩種形式。當散裝貨物裝入垃圾箱后，掛上吊鏈，通過操作擺臂可將垃圾箱吊上車。卸料時操作擺臂將垃圾箱吊起，落地后取下一端的吊鏈可操作垃圾箱卸料。垃圾箱的大傾翻角可達86°。
※液壓系統：由油箱、油泵、多路換向閥、液壓缸、平衡閥、液壓鎖、濾油器和管路等組成。整個系統由汽車變速箱、取力器提供動力，手動多路換向閥操縱支腿油缸、擺臂油缸作伸縮運動。本系統油泵排量大小可由手動油門在車下作調控，手動換向閥手柄控制閥桿行程從而控制油缸活塞桿運動速度，系統壓力可由安全溢流閥設定，系統超過設定壓力將由安全溢流閥溢流。
※操作系統：通過該系統實現各項功能的轉換。在操作多路換向閥前應掛上取力器帶動油泵工作。通過操縱多路換向閥的手柄可完成支腿的伸縮和裝料、卸料工作。通過操作在多路換向閥旁的油門手柄，可控制發動機的轉速，從而調節系統的流量改變機構的工作速度。
※垃圾箱：可自吊上吊下，擺臂一次工作循環時間:60S。該車的特點是貨斗與車體分開，能實現一臺車與多個貨斗聯合作業，循環運輸，充分提高了車輛的運輸能力，特別適用于短途運輸，如環衛部門對城鎮垃圾的清理、運輸等。
