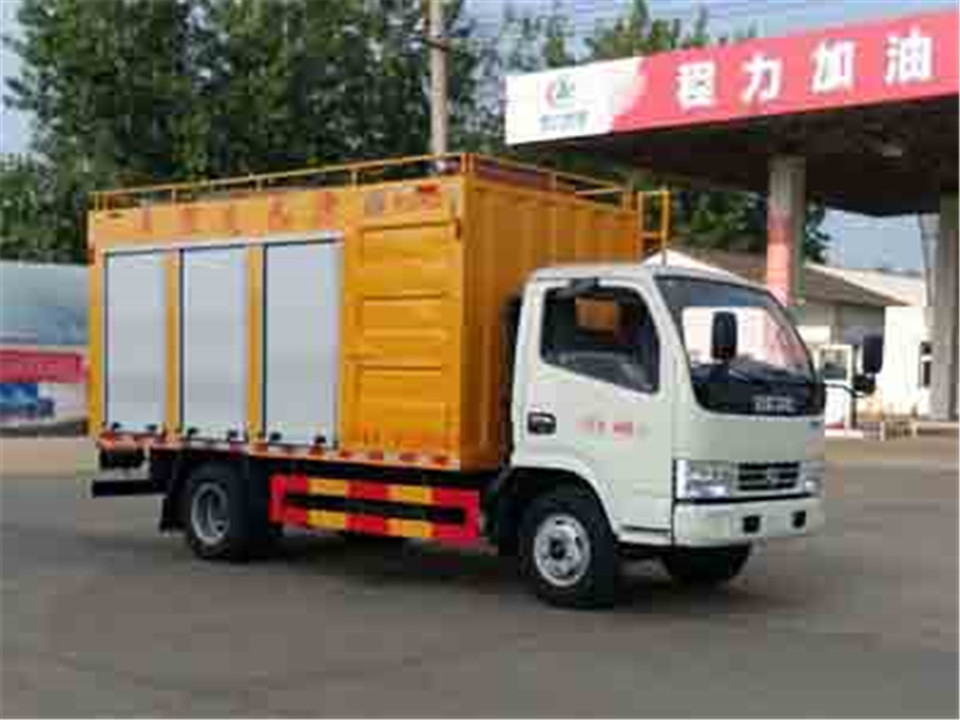

程力CLW5040TWC5污水處理車
| 整車技術參數 | |||
| 車輛名稱: | 污水處理車 | 公告批次: | 326 |
| 產品商標 | 程力威牌 | 產品號 | |
| 車輛型號: | CLW5040TWC5 | 目錄序號: | (十七)74 |
| 燃油: | 免征: | ||
| 免檢: | 發布日期: | 20191206 | |
| 總質量 | 4495(Kg) | 容積: | |
| 額定載質量 | (Kg) | 整備質量 | 4365(Kg) |
| 外形尺寸 | 5995,5487×1990×2950(mm) | 貨廂尺寸 | ××(mm) |
| 額定載客 | (人) | 準拖掛車總質量 | (kg) |
| 駕駛室: | 前排乘客: | 2(人) | |
| 防抱死系統: | 有 | 載質量利用系數 | |
| 接近角/離去角: | 20/14(°) | 前懸/后懸: | 1040/1647(mm) |
| 軸數: | 2 | 軸距: | 3308,2800(mm) |
| 軸荷: | 1800/2695 | 最高車速: | 99(km/h) |
| 其它 | 選裝前面罩以及前霧燈.防護材料:Q235A碳鋼,連接方式:左右側面均與箱體底面采用焊接連接, 后部防護與車架采用焊接連接,后防護斷面尺寸:50×100,后部防護離地高度:410.ABS廠家及型號:襄陽東風隆誠機械有限責任公司/ABS/ASR-24V-4S/4M.整車長/軸距對應關系為:5995/3308,5487/2800.專用裝置名稱:糞污固液分離機,真空泵,減速機,電動機,發電機組;專用裝置型號:XBD5.3/15-100L,2BV5111,BXWD6,YE21325-4,YE2-108M-4;專用裝置生產企業:藍科流體科技有限公司,淄博博山美卓真空泵制造廠,上海浦南減速器總廠,大連恒通電機制造有限公司,上海源力電機制造有限公司;該車用于污水處理. | ||
| 底盤技術參數 | |||
| 底盤型號 | EQ1041SJ3BDF | 底盤企業: | 東風汽車股份有限公司 |
| 輪胎數 | 6 | 彈簧片數: | 6/6+5 |
| 輪胎規格: | 7.00-16 8PR,7.00R16 8PR | 傳動型式: | |
| 前輪距: | 1503,1485,1519,1595 | 后輪距: | 1494,1516,1540,1586 |
| 底盤排放標準: | GB17691-2005國Ⅴ,GB3847-2005 | ||
| 燃料種類: | 柴油 | 油耗: | |
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| CY4BK551 YC4FA115-50 4B2-115C50 ZD30D13-5N D28D11-5DA 4DW93-84E5 YN27CRE1 YN33CRE1 SD4D25R-70 4DX23-120E5 D25TCIE2 4F20TCIE5 4DW94-95E5 YCD4N4S-110 WP2.3Q110E50 |
東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 安徽全柴動力股份有限公司 東風輕型發動機有限公司 東風輕型發動機有限公司 一汽解放汽車有限公司無錫柴油機廠 昆明云內動力股份有限公司 昆明云內動力股份有限公司 江蘇四達動力機械集團有限公司 一汽解放汽車有限公司無錫柴油機廠 昆明云內動力股份有限公司 常柴股份有限公司 一汽解放汽車有限公司無錫柴油機廠 廣西玉柴動力機械有限公司 濰柴動力揚州柴油機有限責任公司 |
3707 2982 2545 2953 2771 2540 2672 3298 2545 3857 2499 1995 2720 2799 2290 |
75 85 85 96 85 64 70 85 70 90 96 70 72 80 81 |
| 標識企業: | 常州華日升反光材料有限公司,常州華威反光材料有限公司 | Vin車輛識別代碼: | LGDCH81G××××××××× LGDCH91G××××××××× LGDCH81D××××××××× LGDCH91D××××××××× |
二、程力污水凈化車污水處理車設備工作原理
1、通過水循環真空泵把一級污水分離箱里面的空氣抽成負壓，根據真空原理把化糞池里面的污水雜物吸到一級過濾污水箱系統（甩干式污水分離滾筒）進行過濾，將大于 15mm 的垃圾篩分出來（如塑料瓶，樹枝，塑料袋，衛生巾，避孕套，布條等等），一級污水箱吸滿之后，通過自吸污水排污泵，把一級污水箱里面的污水雜物吸到第二個過濾系統（通過網格式濾系統，將直徑介于 15mm 至 1mm 的固體垃圾篩選出來），通過自吸污水泵把污水強排出去。
三、程力污水處理車設備性能特點及優勢
1、污水處理車清理效率更高、更全面、干凈、清理率可達到 98％，也可以實現徹底清理，也就是全面將化糞池或者污水清理干凈；
2、污水處理車可采用底盤發動機驅動系統和外接電源驅動系統；使用外接電源可節約成本，減少車輛磨損，在使用過程中沒有尾氣排放，具有操作方便、安全可靠、節時省力、工作現場不留污跡，減少二次污染。
3、 污水處理車可加高壓清洗系統，進行管道疏通作業，也可以
加裝灑水系統，進行前沖后撒和高炮作業。
4、 安全程序高，90％以上清理工作由機械完成，人工作業量減
少，科學的流程管控確保作業現場和作業人員的安全
5、污水處理車設計合理，采用大功率水循環真空泵和自吸排污
泵，吸污能力強，排污速度快，比吸污吸糞車更適用于化糞池的處理；
四、程力污水處理車設備操作簡介
直抽直排操作流程
1、打開進糞口球閥，打開水循環真空泵泄壓閥，關閉自吸排污泵污水口球閥，打開自吸排污泵泄壓球閥，鏈接好管道，啟動車輛，踩下離合，打開污水處理手拉閥，慢抬離合，吸污取力器開始工作。
2、關閉真空泵泄壓閥，真空泵小水箱水位不低于 2/3，一級污水箱視糞窗吸滿后，打開水循環真空泵泄壓閥，打開自吸排污泵污水口球閥，關閉自吸排污泵泄壓閥，開始強排污水，同步直抽直排。注：一級污水箱視糞窗滿后，應打開真空泵泄壓閥泄壓，防止糞液進入水循環真空泵，損壞真空泵，如一級污水箱里面的污水水位下降過快，這時可以關閉一點水循環真空泵泄壓閥使自吸排污泵和吸污泵同步。
五、程力污水處理車設備使用時應注意的事項
高壓清洗操作流程
1、啟動車輛，踩下離合打開高壓清洗手拉閥，慢抬離合，高壓清洗取力器開始工作。
2、液壓自動收放卷盤放至所需長度，裝上所需的高壓專用噴頭放入所要疏通的管道中，然后打開高壓三通回水閥開始疏通，壓力大小用油門拉線控制。
五、程力污水處理車設備使用時應注意的事項
1、污水處理車作業時需保證水環真空泵水箱有水，且水箱水溫不宜過高，否則將無法作業或者作業效率低下。
2、作業時需及時清理分離箱、攔截箱中分離出來的污物，防止污物過多而對管道造成堵塞。
3、每次作業完成后請清理污水處理設備，勤便的清理，可保證污水處理車的使用壽命。
4、冬季請注意各個水箱、泵體的排水，防止由于溫度過低，水結成冰而造成的箱體、泵體損傷。
5、本產品所用的配件均為專用配件，如有產生損壞，請及時與公司售后工作人員聯系。
